今天的題目是由于一位粉絲的提問：電機引線電纜如何選擇？太厚，空間不對，可操作性差；還好，總覺得有點不靠譜，什么后果就不確定了。這個問題與電機的結構和運行條件有關，也與電機中引線電纜的位置有很大的相關性。

電機引入線包括內部連接和外部連接兩部分。外殼內的主繞組線與電機接線板或接線裝置之間的連接電纜為內部電纜，將電源引入電機接線盒或接線裝置的供電電纜為外部電纜。兩者功能不同，工作環境不同，但都是保證電機可靠運行的極其重要的環節。

我們已經在跨接、聯通是引接電纜的基本功能，即引接電纜的兩端為接口。電機有許多電氣故障初始誘發因素在接口部位，如對地短路、相間放炮等嚴重電氣故障，有許多案例發生在接口接線端子松動部位、接線裝置存在設計缺陷處。,就此主題進行了專門討論，因此我們?cè)诖瞬辉儋樖?，重點討論引線電纜的選擇。

01電機本體用內接電纜的選擇

電機本體內部電纜必須跨接在電機繞組上，熱阻和耐壓等級應與繞組一致，主要包括導電截面、絕緣等級、熱阻和防腐要求等具體內容。電纜選擇的原則是：電纜的電壓等級不得低于電機的額定電壓；在電機允許的溫升、工作溫度和環境條件下，使用過的電纜絕緣護套不會發生不利的質變，能夠承受電機生產運行過程中不可避免的因素，如撓曲和拉扯、浸漬漆干燥過程中與浸漬漆和溶劑的相容性等。

在此，我們建議電機引線的電纜導體直徑應盡量按照以下要求選擇和控制：電纜導體直徑應根據電機的額定電流和實際運行條件選擇，電流密度一般應控制在4-5 A/mm2，保守或要求可靠性的情況下應控制在3-4 A/mm2。

02 客戶端引接電纜的選擇控制

客戶端的引入線是引出線，這涉及到很多因素。電纜類型要根據具體的作業環境精心選擇，具體的作業條件要根據輕電纜、重電纜、鎧裝電纜等不同等級進行處理。對于電纜導體直徑的選擇，也可以根據電機運行時的額定電流來計算。一般電流密度控制在3 ~ 4a/mm2，惡劣工況下較小，暴露和低環境溫度工況下較大。

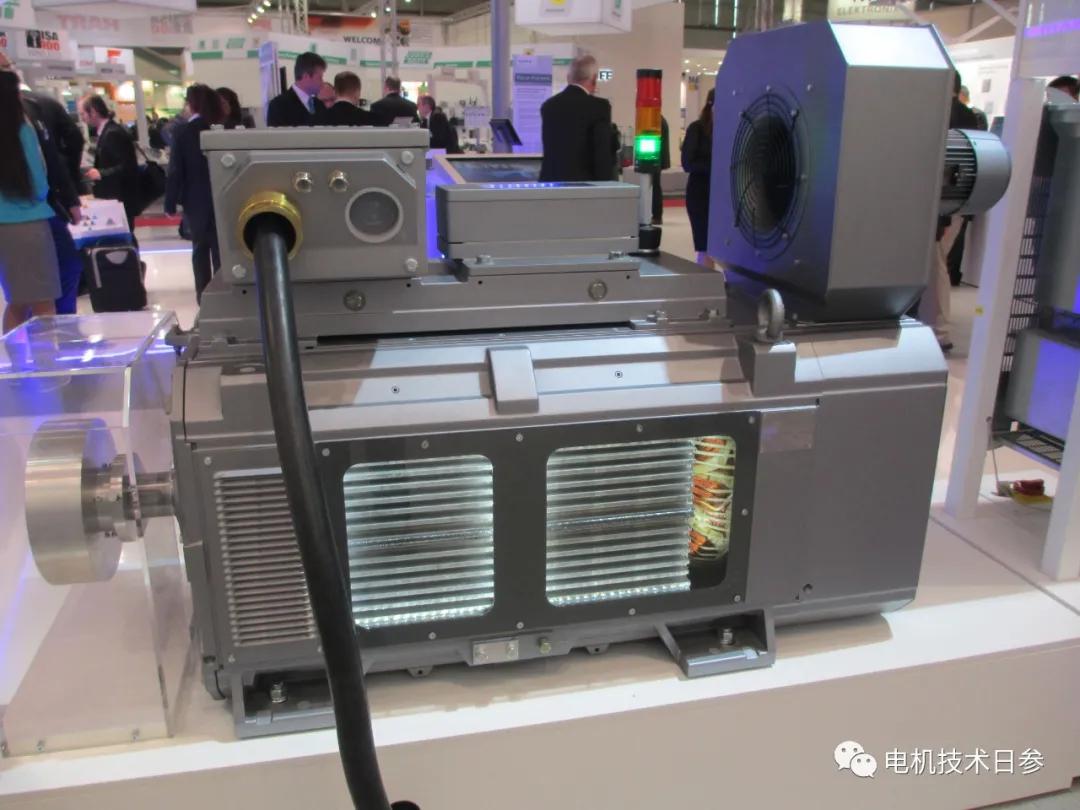

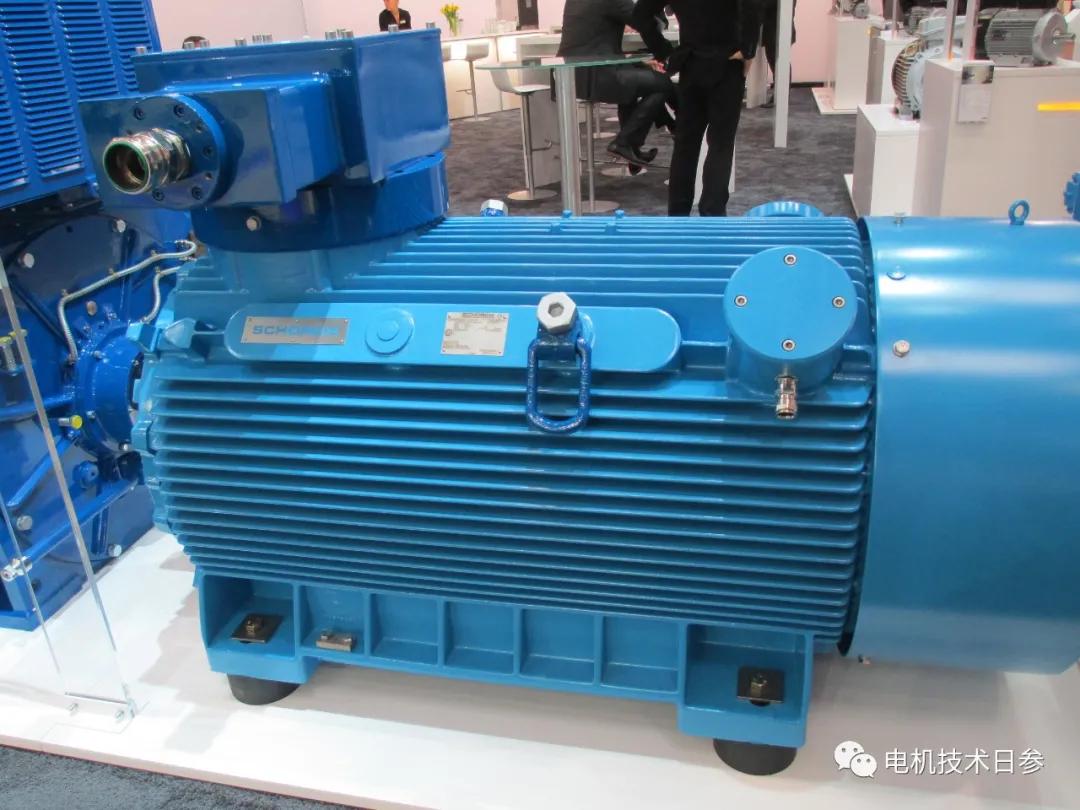

這里特別強調一點：電纜直徑必須與電機電纜接頭或格蘭頭孔徑相匹配，最好在電機訂購合同附加的技術協議中明確規定。

目前電機繞組和引線的生產基本都采用銅芯電纜，文中提到的電流密度也是銅芯電纜的選型經驗。由于客戶端電纜的選擇直接關系到電機的安全可靠運行，而且出線電纜的不確定因素很多，設備供電系統在選擇電機供電電纜時必須根據實際運行電流留有足夠的余量，尤其是電機與電源之間的距離較長(參考實際電纜長度)。一方面要采用低電阻銅芯電纜，注意電纜敷設時安全防護對電纜散熱的不利影響；另一方面，長距離供電電纜上的壓降比較大，電機長時間低電壓運行，導致電機繞組過流發熱。過載燒電機的很多事故并不是真實負載超出預期，而是電纜過熱或遠距離供電導致電纜電阻增大，導致供電電纜壓降過大，電機欠壓過流。為了防止這種事故，首先要實時監控電源電壓和施加在電機上的電壓；其次，應增加電纜的導電面積，更換導體直徑較大的電纜。

在一些臨時架設的電路中，有時會因成本和其他因素而選擇鋁芯電纜。在這種情況下，應根據鋁芯電纜能夠承受的電流條件來選擇導體直徑，
