電動機結構外形選擇
在電機制造中，各種驅動方式的電機被制成典型的結構系列。所謂“電機結構外形”是指電機軸承的類型和數量，以及將電機固定在基礎上的方式。根據一定的容量和速度選擇最合適的結構形狀時，應遵循以下原則：

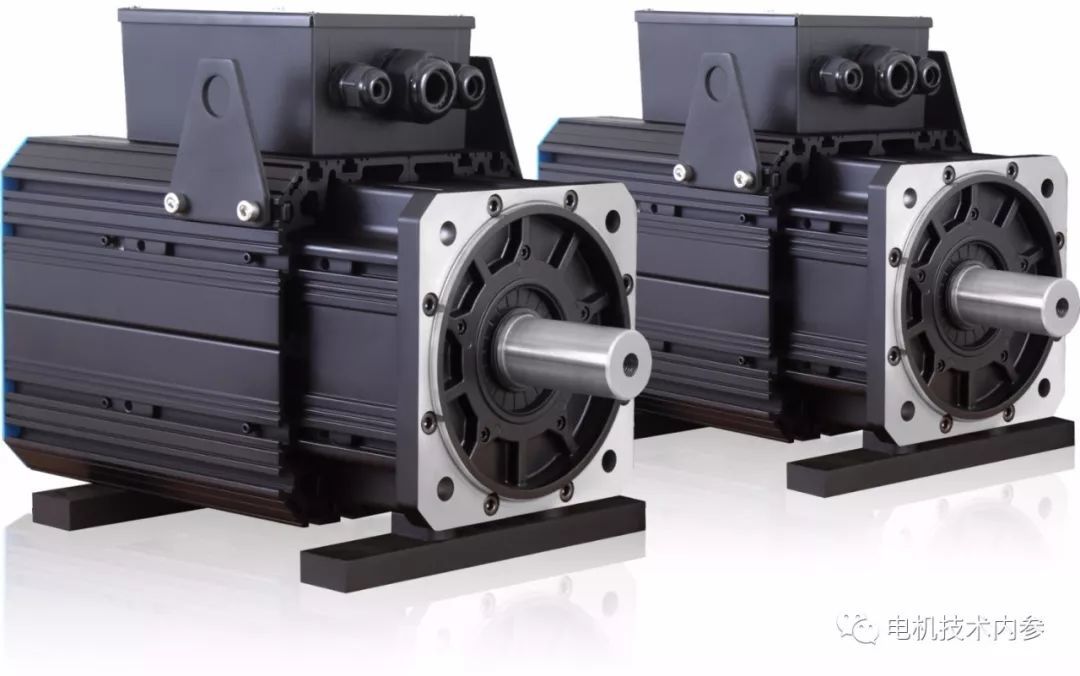

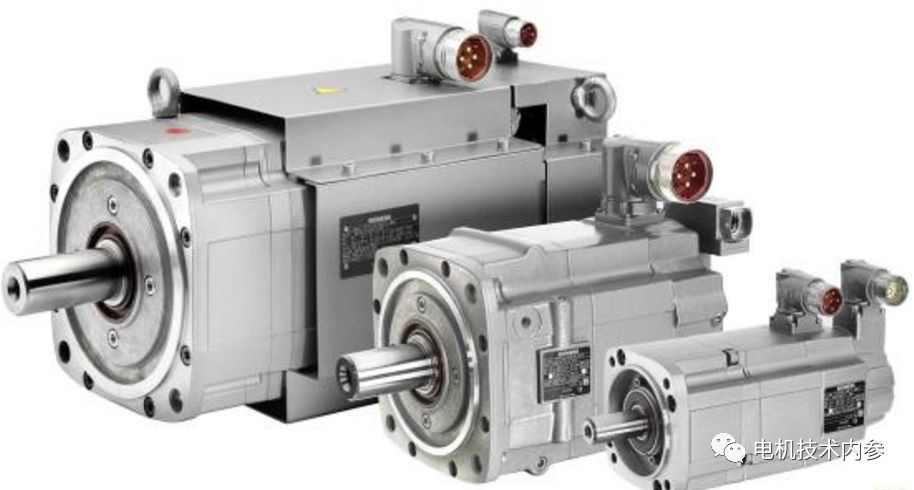

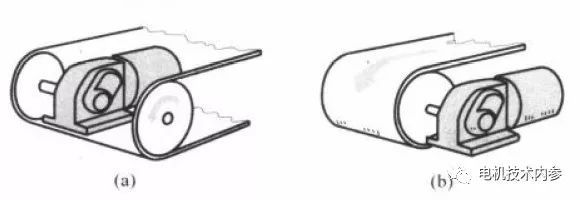

以皮帶或鋼繩間接傳動
應至少有兩個軸承，軸承檢查計算應考慮到有調節皮帶或鋼絲繩張力的裝置的可能性。當皮帶或鋼絲繩的拉力導致軸伸部分機械應力過大時，必須安裝輔助第三軸承。為了調節皮帶或鋼絲繩的張力，電機應安裝在座椅導軌上。用皮帶拖動時，可以使用緊輪。
與拖動機器直接聯結
電機應有兩個彈性連接的軸承，一個軸承可以硬連接安裝。在臥式電機,減少軸承的數量通常不會改變結構的堅固性。在立式電機，徑向支撐(導向軸承)應僅在少數結構中或當曳引機和被曳引機的旋轉部件安裝在同一軸上時減少。

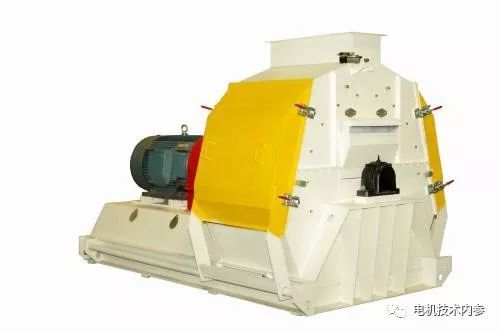

與任何機器或任何機構相耦合
除了承重問題，還要特別考慮腳和裝置的數量。最簡單的解決方案是將機構連接到電機底座上。如果機構或其他機器(非電動)的重量和尺寸大于電機的重量和尺寸，電機應足夠穩定地連接到機構上。整個機器的重心，連同聯軸器或滑輪，不得超過機組底部螺絲孔的矩形范圍。

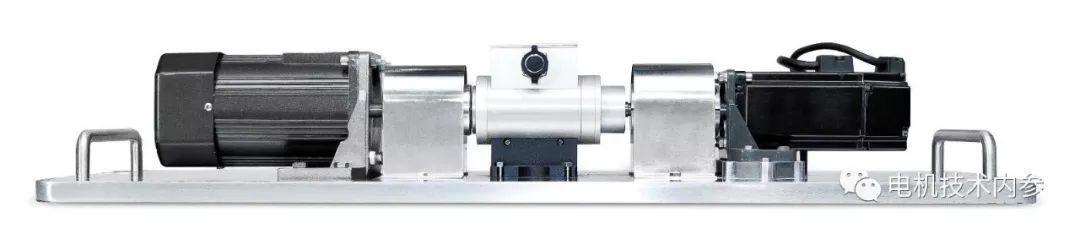

機器之間聯結型式

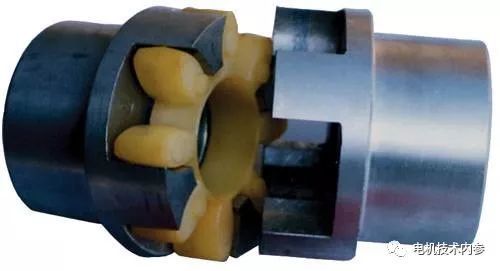

如果被拖動的機構或被拖動的機器能夠在不影響其工作精度的情況下允許旋轉軸角度的微小偏差，并且被拖動或被拖動的扭矩沒有脈沖振動特性，則應選擇彈性聯結；但是如果扭矩是脈沖振動的特性，最好使用硬性聯結.
如果機器不允許旋轉軸的角度偏差，或者角度偏差需要調整，并且扭矩具有脈沖振動特性，機器軸之間的聯軸器應是剛性的。如果耦合高速水平機器(如汽輪機和發電)
機)它們的轉子各自裝在兩個軸承上，則為了預防傳遞轉子轉動，應當采用彈性或半彈性聯軸器。

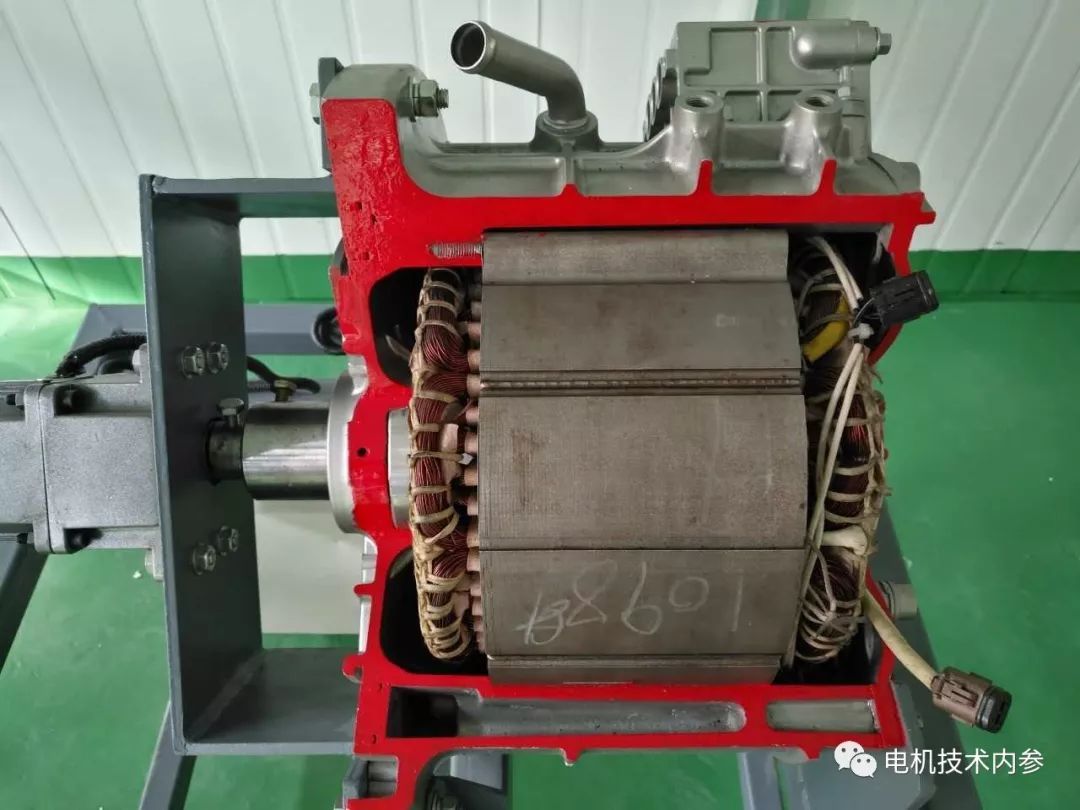

發電機結構型式
發電機主要拖動用發動機是內燃機、汽輪機和水輪機。

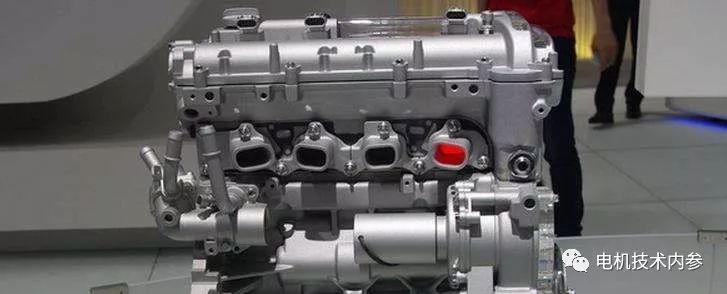

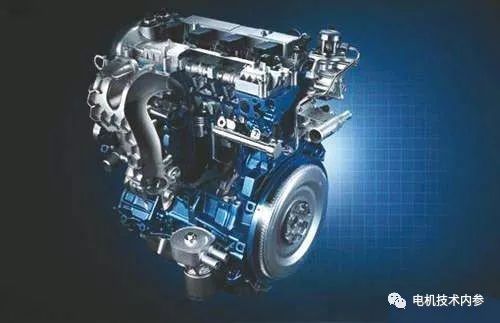

內燃機—發電機組
一般的汽油發動機和標準直流發電機裝在共同的底板上，間接地以聯軸器聯結。三相發電機組的發動機與發電機之間有減速器，使不相適應的發動機轉速與標準工頻50Hz吻合。具有特殊發動機的類似大容量機組的，發動機上有飛輪，同時作為發動機和發電機的風扇用。發電機裝在發動機的外罩上，發電機電樞裝在發動機的飛輪—風扇上。發電機在發動機側沒有軸承，不僅使發動機重量減少，同時也使發電機重量減少。
柴油機拖動的發電機做成為內部旋轉磁極的飛輪式發電機或做成為外部旋轉磁極的飛輪式發電機，后一種構造可以減少轉子重量但制造中較為困難。

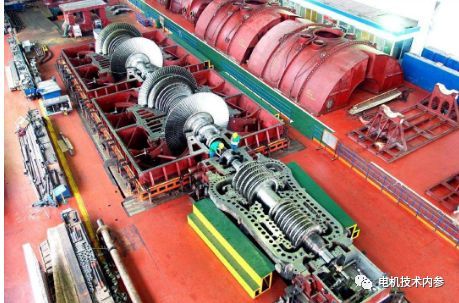

汽輪發電機

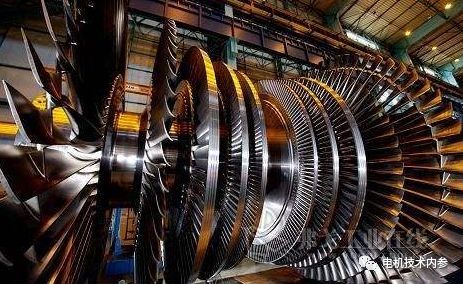

汽輪發電機(汽輪機和發電機)和以上所討論的電機一樣，都是臥式電機。有內部旋轉圓柱形的(隱極式的)磁極，軸承往往裝在托架上，和定子有足夠的距離以容納端蓋，后者使空氣能通到發電機的端部。
較小功率汽輪發電機轉子用凸緣硬性地連接到汽輪機的轉子上；而在大型機上，汽輪機的轉子和發電機的轉子都裝在自己的兩個軸承上，它們之間用半彈性的聯軸節連接起來。
水輪發電機

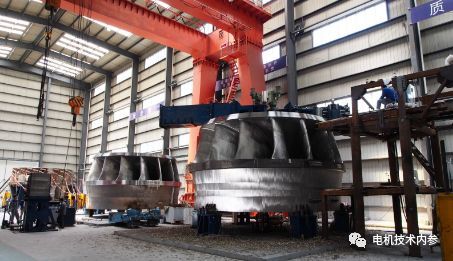

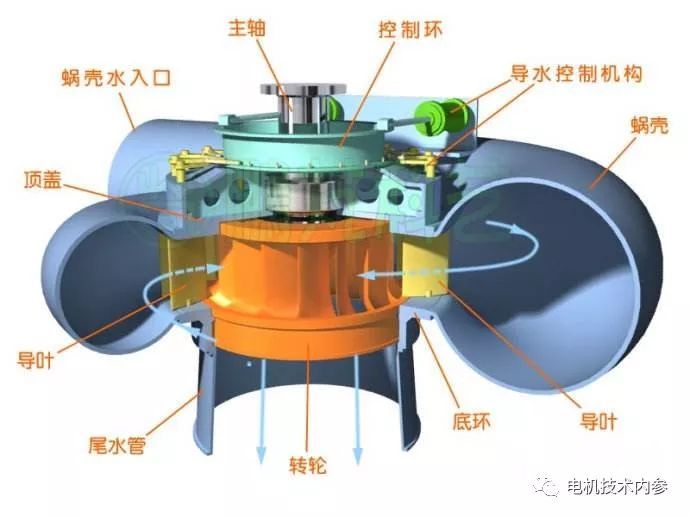

水輪發電機之結構及安裝方法決定于水輪機之型式。根據水力資源開發的情況，水輪機選用三種型式之一：沖擊式、軸流輻流式或旋漿式。第一種用于高水頭設備，第二種用于中等水頭，而旋漿式用于利用的水流對水平面落差小的情況。
臥式水輪發電機用于軸向推力很小或完全沒有軸推力(沖擊式水輪機)情況，具有與定子裝在同一底板上的軸承。許多情況特別是低速電機情況下，共同底板過分笨重，用裝在軸承座及發電機腳爪下的分別的底板來代替。
立式水輪發電機一般具有兩個導軸承，推力軸承裝在上機架中用于承受機組旋轉部分的重量及水的反力。水輪機與發電機的轉軸由以螺絲把緊的法蘭相連接。
