在電機設計過程中，為了保證電機性能滿足要求，我們應該盡一切努力簡化制造。然而，為了滿足特殊的運行要求，往往需要在設計過程中采取必要的措施。
對于鼠籠式電機來說，起動一直是一個非常關鍵的性能要求，如何解決起動性能與其他性能之間的關系非常重要。為了提高鼠籠式電機的啟動性能，前面我們講了深溝轉子，今天我們的話題就圍繞雙鼠籠轉子電機展開。

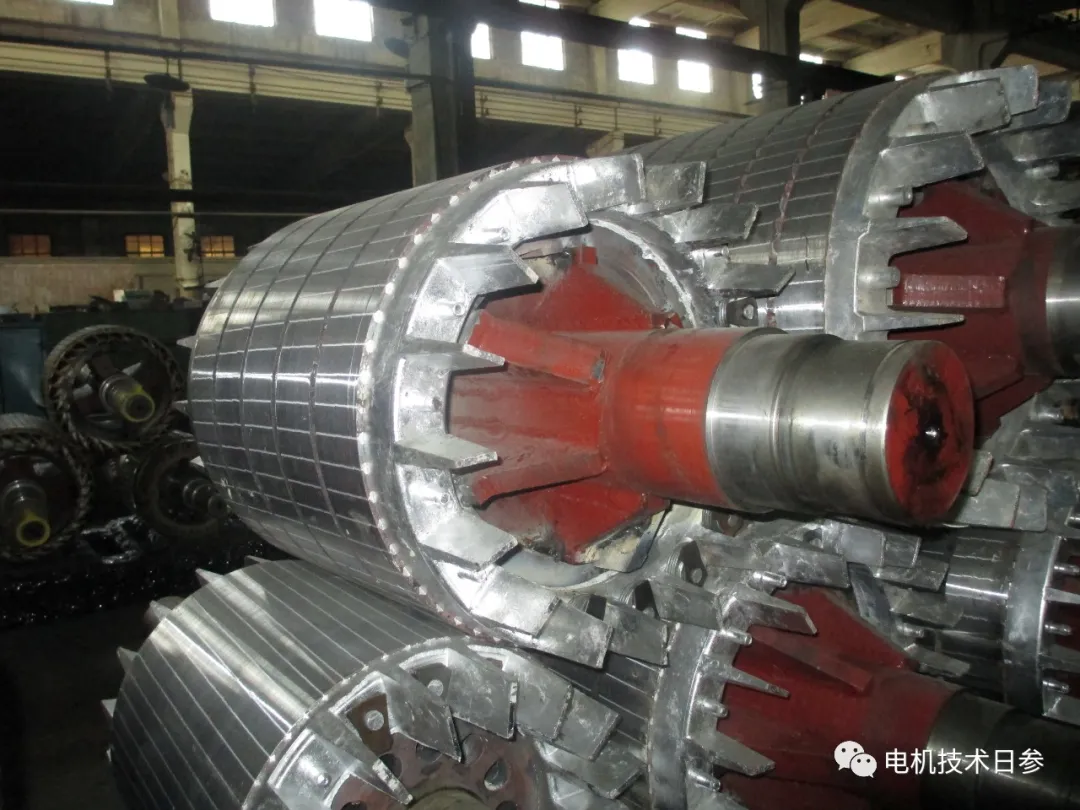

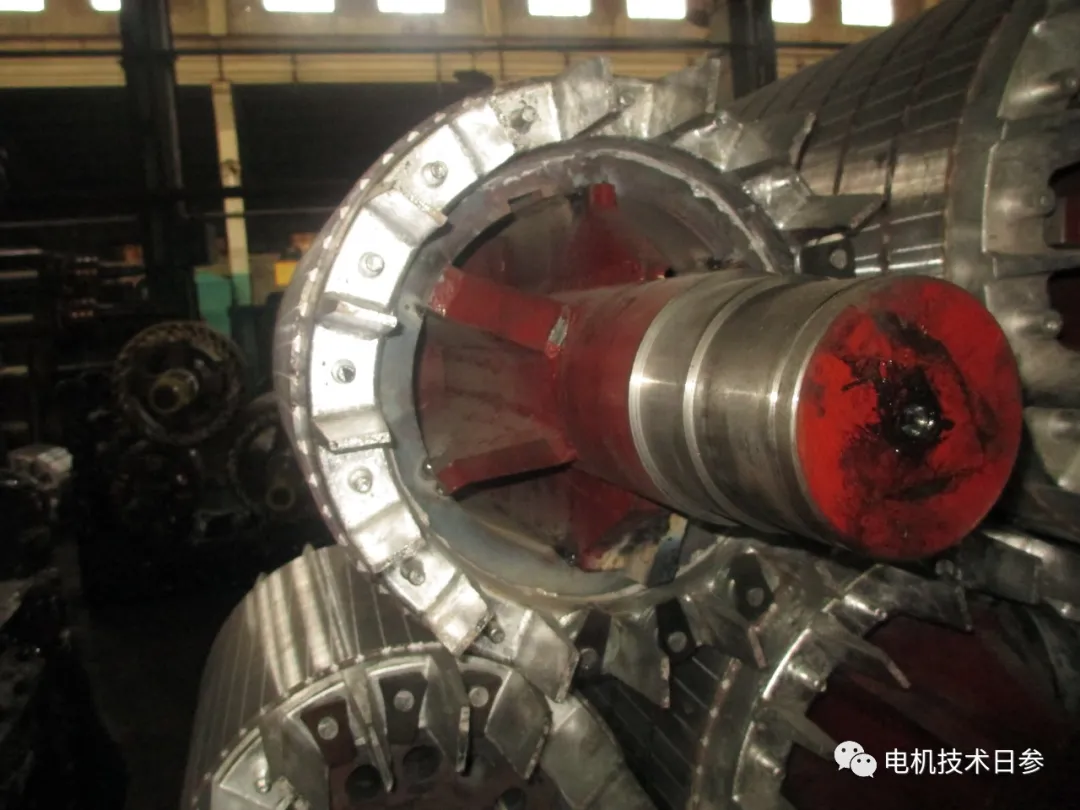

雙鼠籠是指轉子部分包括兩個籠，即一個內鼠籠為運行籠，另一個外鼠籠為啟動籠，導桿面積較小。常見的雙鼠籠轉子有兩種，一種是銅雙籠，起動籠導桿采用阻力系數大的黃銅或青銅制成，運行籠導桿采用木銅制成。另一個是鑄鋁做的雙層鼠籠。
雙鼠籠電機還利用集膚效應提高電機的啟動性能。電機啟動時，電流主要通過外籠。鑒于外籠面積和材料的特殊性，有效限制了起動電流，保證了起動轉矩。
雙鼠籠式電動機運行特性好，起動轉矩大，可在額定負荷下起動。此外，在額定負載下，電機可以同時具有更高的速度。
與深槽轉子相比，雙鼠籠轉子槽內內籠與外籠徑高距離的調整、內籠與外籠導桿的面積和形狀是優化電機性能參數的有效變量，從而滿足不同負載特性的設計要求，這是雙鼠籠電機的優勢。
但鑒于雙鼠籠電機轉子漏抗較大，相應的電機功率因數和最大轉矩也會有不同程度的降低。
除了典型的深槽和雙鼠籠轉子外，為了改善鼠籠電機的起動問題，還有大腹小口的瓶形槽、梯形槽和“凸”形槽等。
我們上面講的是電機槽設計的對比，但是從制造工藝的角度來說，理論上的優勢在工藝上可能實現不了。對于電機產品，我們經歷過統一設計的過程，特別是當時對統一設計的變更特別謹慎，但在這樣的條件下，同一方案的電機最終質量水平良莠不齊。同樣，提高電機啟動性能的凹槽改進措施必須與制造商的工藝水平和設備水平相匹配。
以上非官方內容僅代表個人觀點。
