因?yàn)橐粋€(gè)特殊的慶祝活動，沈女士和發小J哥又在一起了。J哥的話題一直離不開他的老本行，三言兩語就說到電機。他很有成就感地講了一個故事：一家設備制造商來他們公司訂購一些IC616電機。他們正好有一批高壓電機現貨，但是冷卻方式是IC611，額定電壓、額定功率等其他參數完全符合客戶要求。j游說客戶購買IC611電機，但由于冷卻方式不同，客戶不愿意改變計劃。急了，J哥分析了IC616和IC611兩種冷卻方式的特點，提出在風機和水泵負載情況下，應該使用IC611電機。最終溝通結果令人滿意，客戶節約成本，電機廠商消化庫存，關鍵是超及時發貨。
電機冷卻方式是高壓電機訂購中非常糾結的問題，涉及成本、安裝空間、通風散熱效果等諸多因素。今天，沈女士將為您介紹電機的常用冷卻方式。
￥28
購買
[xss_clean][xss_clean]
常用冷卻方式概述
旋轉電機冷卻方式包括冷卻介質的性質、各種冷卻回路布置及冷卻介質的推動方式三方面內容。電機通常采用的冷卻方式有IC01，IC11，IC21，IC31，IC37，IC81W，IC611，IC616等。
●典型冷卻方式
IC01：自冷開啟式，風扇裝在軸上。
IC11：具有進風管道的自通風。
IC21：具有出風管道的自通風。
IC31: 具有進、出風管道的自通風。
IC37: 有進、出風管道及獨立或分離的鼓風機或冷卻介質壓力源

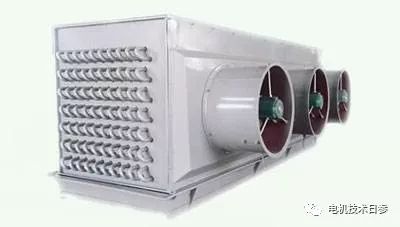

IC611：全封閉扇冷自通風，電機上面裝有熱交換器(空氣對空氣)
IC616：全封閉內部空氣自循環，電機上面裝有獨立鼓風機熱交換器(空氣對空氣)
IC666：電機帶有獨立空/空冷卻器的全封閉冷卻空氣內循環的電機。

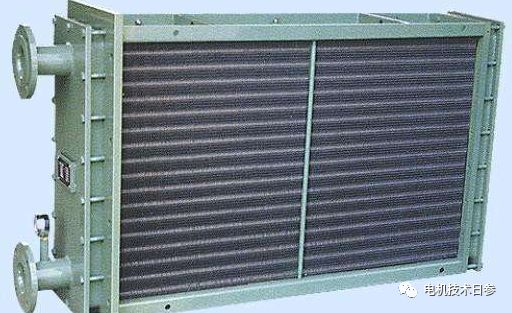

IC81W: 全封閉空冷自通風,電機上面裝有熱交換器(空氣對水),水循環由獨立水泵或水系統供給動力。
IC86W電機帶有獨立空/水冷卻器的全封閉電機。
●冷卻介質代號意義
冷卻介質代號由“標志字母”+“冷卻回路布置代碼”+“初級冷卻介質代碼”+“初級冷卻介質運動推動方法”+“次級冷卻介質代碼”+“次級級冷卻介質運動推動方法”。
以IC86W舉例說來，完整標記為IC8A6W7，具體含義為： “IC”為標志字母(國際通用冷卻符號)，“8”表征外裝式冷卻器(用遠方介質)，“A” 表征初級冷卻介質空氣(可省略)，“6”表征初級冷卻介質由獨立部件驅動，“W”表征次級冷卻介質水，“7”表征次級冷卻介質由分裝式獨立部件或冷卻介質系統壓力驅動(冷卻介質為水且推動方法為7，數字7可省略)。
變頻電機如何選用冷卻方式
變頻調速電機根據具體負載特性，通常選用IC411、IC416、IC611、IC616、IC666、IC86W等幾種冷卻方式，明智且合理的方案為：根據具體情況，合理選用冷卻方式，不僅購入成本低，運行費用也將大幅降低。
● 恒轉矩負載
負載特性為在基速以下轉矩恒定、基速以上恒功率。即低頻起動過程中和低頻運行時，變頻調速電機仍輸出很大的轉矩(額定轉矩)，這時如采用自帶風扇的冷卻方式(如IC411、IC611)，因轉速低、冷卻條件惡化，電機發熱情況非常嚴重，必須采用給電機增加獨立強迫冷卻風機，確保全部頻段安全運行。

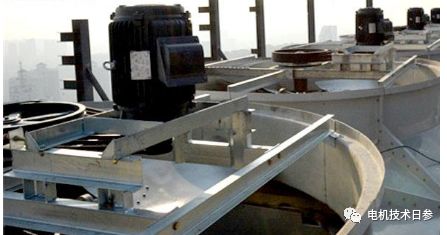

● 風機、泵類負載
變頻調速電機驅動負載為風機、泵類負載時，負載轉矩隨轉速的平方變化(TL∝n2)，低速運行時負載轉矩很小，電機軸輸出功率非常低、發熱量也很小，無需擔心變頻調速電機低速運行時的散熱問題，可以選用自帶內外風扇冷卻方式IC411和IC611，這也就是J哥向客戶推介IC611電機的理論依據。
結論
在選用變頻調速電機時，必需根據所驅動負載特點和使用環境的差異，合理選擇變頻調速電機的冷卻方式。只有這樣才能保證變頻調速電機的安全經濟運行。
以上非官方發布內容，僅代表個人觀點。
